化工泵管道安装阀门中DN、英寸＂、Φ代表什么意
文章出处：http://www.ahtlclb.com/ 人气：发表时间：2020-06-28

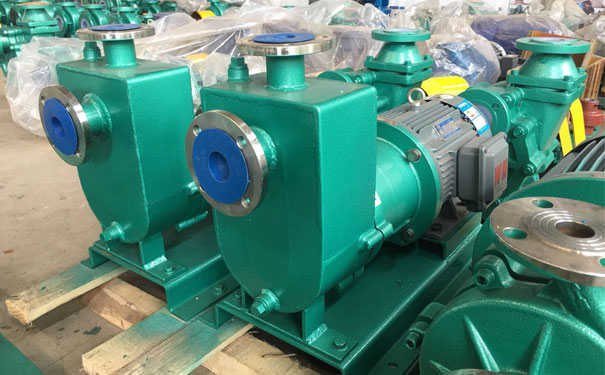

工业生产中，化工泵的使用比较普遍，在安装化工泵时，管道阀门是必不可少的，对于阀门中的标识DN、英寸"、Φ都代表什么呢？在管路管道管件阀门泵类等设计或采购当中我们经常遇到DN、英寸"、Φ等单位，也有很多用户，分不清，对不上型号，下面对些标识做出一一介绍；
一、直径Φ
直径的标示符号就是"Φ"，属于一个希腊字母，读音是"fai"，它与前面两者有着很亲密的关系，因为它可以取代上面两种标识单位，使用Φ标识的管路或管道中属于是明确的一种，无需换算直接，如Φ219、Φ508、Φ1020等等，这种标识方法也是较为广泛的一种。
二、DN
DN很多朋友误认为是内径，确实DN和内径有些接近，但仅仅是接近，它的真正含义是管路、管道、配件的公称通径，公称通径(NominalDiameter)，又称平均外径(MeanOutsideDiameter),其实差不多就是一个平均外径。
在国内DN的数值基本很常用，但在管路、管道和管阀配件中却只能代表一部分，为什么说是一部分呢?因为国内的管路系统中同一个DN标注的管道中可以有两种外径(Φ即为管路或管道的外径，后面我们会详解)，如DN100,国内有分I系列和II系列(也有用A系列和B系列来标示)，DN100的I系列和A系列为Φ114.3，而DN100的II系列和B系列则为Φ108。所以在出示计划书和明细的时候DN多少后面如果没有注明管道外径Φ的话，用DN标示的时候需要明确是I系列(A系列)还是II系列(B系列),这样在采购和询价过程中就很明确，无需沟通和确认就能知道是要什么样的管道或配件的外径。
三、英寸
英寸"是英制单位，多于用美洲和欧洲，也是一种单位，当然它有Pipe与Tube管之分，今天我们来阐述的是Pipe类的管道与配件，后期会介绍，Pipe管与Tube管的具体区分。
在Pipe管道中英寸不像DN单位区分两种管道的外径，它是属于一个明确的单位，如4"明确的指出就是外径114.3，而10"就是Φ273,所以所以只要用英寸"来描述的管道或配件无需确认就能明确知道所需管道的外径尺寸。
