管道泵6大基本结构　

文章出处：未知人气：发表时间：2020-12-28

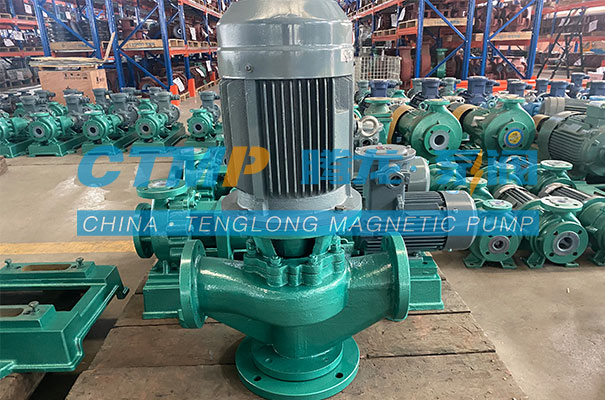

通过对管道泵的理解和功能的运用，我们将以一个实例告诉大家立式管道泵在工业生产及生活中的巧用。让大家更能确切的知道管道泵的功能及运用范围。立式管道泵的基本结构是由六部分组成的。

管道泵的基本结构是由六部分组成的分别是叶轮，泵体，泵轴，轴承，密封环，填料函。
1、叶轮是离心泵的核心部分，它转速高效率大，叶轮上的叶片又起着关键功能，叶轮在装配前要通过静平衡实验。叶轮上的内外表层需要光滑，以减小水流的磨擦损耗　　

2、泵体也称泵壳，它是水泵的主体。起着支撑固定功能，并与安装轴承的底架相连接。
3、泵轴的功能是借连轴器和电机相连接，将电机的转距传至叶轮，因此它是传送机械能的关键零件。

4、轴承是套在泵轴上支撑泵轴的零件，有滚动轴承和滑动轴承2种。滚动轴承采用牛油做为润滑剂加油要恰当通常为2/3～3/4的体积过多会发热，太少又有声响并发热！滑动轴承采用的是透明油作润滑剂的,加油到油位线。过多油要沿泵轴外渗并且漂贱，太少轴承又要过热烧坏导致事故！在水泵运作过程中轴承的温度较高在85度通常运作在60度左右，假如高了就要查寻原因（是否有杂物，油质是否变黑，是否进水）并妥善处理！

5、密封环又称减漏环。叶轮进口与泵壳间的缝隙过大会导致泵内高压区的水经此缝隙流入低压区，干扰泵的出水量，效率降低！缝隙过小会导致叶轮与泵壳磨擦产生磨损。为了提高回流阻力减小内漏，减缓叶轮和泵壳的所使用寿命，在泵壳内缘和叶轮外援结合处配有密封环，密封的缝隙保持在0.25～1.10mm之间为宜。

6、填料函关键由填料，水封环，填料筒，填料压盖，水封管组成。填料函的功能主要是为了封闭泵壳与泵轴之间的间隙，不让泵内的水流不流到外面来也不让外面的空气进入到泵内。一直保持水泵内的真空！当泵轴与填料磨擦产生热量就要靠水封管住水到水封圈内使填料冷却！保持水泵的正常运作。因此在水泵的运作巡回检查过程中对填料函的检查是特别要注意！在运作600个小时左右就要对填料进行更换。
