离心泵的性能曲线怎么看

文章出处：未知人气：发表时间：2021-03-16

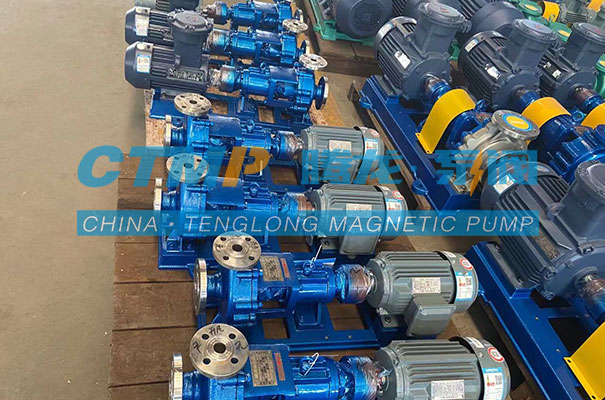

离心泵是运输酸、碱、盐等腐蚀介质的泵。使用者在应用离心泵是，第一步了解泵的性能指标，与实际上工况是不是适合，泵的性能曲线是了解泵在应用中的参数，那么代表什么呢，怎么看呢、离心泵的特性曲线，指泵的扬程(即泵的能量供应)与流量的关系曲线。

一、离心泵的特性曲线

压头、流量、功率和效率是离心泵的主要性能指标。这些参数之间的关系，可通过实验测定。离心泵生产部门通过曲线表示其产品的基本性能指标，这些曲线称为离心泵的特性曲线

curves)。以供应用部门选泵和操作时参考。

特征曲线以固定速度测量，仅适用于速度，因此特征曲线图显示转速n值

1、H-Q曲线

H-Q曲线表示泵的流量Q和压头H的关系。离心泵的压头在较大流量范围内是随流量增大而减小的。不同类型类型的离心泵，h-q曲线的形状不同。如有的曲线较平坦，适用于压头变化不大而流量变化较大的场合;有的曲线比较陡峭，适用于压头变化范围大而不允许流量变化太大的场合。

2、N-Q曲线

N-Q曲线表示泵的流量Q和轴功率N的关系，N随Q的增大而增大。显然，当Q=0时，泵轴消耗的功率小。因此，启动离心泵时，为了减小启动功率，应将出口阀关闭。

3、η-Q曲线

η-Q曲线表示泵的流量Q和效率η的关系。开始η随Q的增大而增大，达到大值后，又随Q的增大而下降。该曲线大值相当于效率高点。泵在该点所对应的压头和流量下操作，其效率高。所以该点为离心泵的设计点。在选择泵时，总希望泵在高效率工作中，因为在这种情况下运行经济合理。但实际上泵往往不可能正好在该条件下运转，因此，一般只能规定一个工作范围，称为泵的高效率区。高效区的效率不小于高效区的92%。泵在铭牌上所标明的都是高效率下的流量，压头和功率。离心泵产品目录和说明书上还常常注明高效率区的流量、压头和功率的范围等。

二、叶轮直径对特性曲线的影响

当叶轮直径变化小，转速恒定时，叶轮直径、流量、头部和功率之间的近似关系称为切削规律。

三、离心泵的转数对特性曲线的影响

离心泵的特性曲线是在一定转速下测定的。当速度由n1变为n2时，流量、压头和功率的近似关系称为比例规律，当速度变化小于20%时，效率不变，计算误差不大。

四、液体物理性质的影响

泵生产部门所提供的特性曲线是用清水作实验求得的。当所运输的液体性质与水相差较大时，要考虑粘度及密度对特性曲线的影响。

1、溶质的影响：

如果运输的液体是水溶液，浓度的改变必然影响液体的粘度和密度。浓度越高，与清水差别越大。浓度对离心泵特性曲线的影响也体现在粘度和密度上。如果运输液体中含有悬浮物等固体物质，则泵特性曲线除受浓度的影响外，还受到固体物质的种类，以及粒度分布的影响。

2、粘度的影响：

所运输的液体粘度愈大，泵体内能量损失愈多。结果泵的压头、流量都要减小，效率下降，而轴功率则要增大，所以特性曲线改变。

3、密度的影响：

离心泵的压头与密度无关，这可以从概念上加以说明。液体在一定转速下，所受的离心力与液体的密度成正比。但由离心力作用得到的压头与离心力形成的压力相当，除以叶轮出口截面积，除以液体密度和重力加速度的乘积。这样密度对压头的影响就消除了。但是，泵的轴功率随液体密度而改变。因此，当被运输液体的密度与水不同时，不能应用该泵所提供的N-Q曲线。
