氟塑料管道泵在安装使用中管道连接的方法

文章出处：未知人气：发表时间：2021-05-06

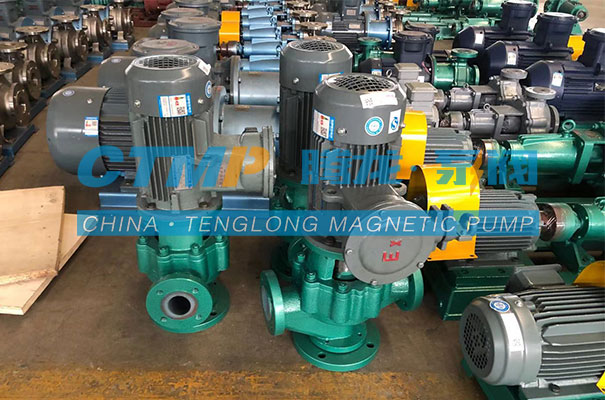

氟塑料管道泵是采用外铸钢内衬四氟立式结构的化工离心泵，适合输送酸碱，盐等强腐蚀液体，氟塑料管道泵又叫管道增压泵，立于管道中间位置，那么在安装使用中，管道连接方法有哪些呢？

一、法兰连接

A、管道法兰

1、配对法兰规格、型号相同;与设备法兰连接时应按其规格配对;

2、法兰连接时同轴、平行，法兰面垂直于管中心;水平管法兰上面两个螺孔保持水平、垂直管法兰靠墙两个螺孔与墙平行。

3、紧固螺栓规格相同、方向一致、螺栓露出长度为1/2螺栓直径或与螺母齐平;连接阀门时螺母放在阀件侧。

B、风管角钢法兰

1、法兰紧固后应严密无泄漏，法兰面间隙均匀，垫片不得凸入管内或突出法兰外;

2、法兰制作应法兰面平整、对角线长度相等、焊缝饱满;

3、法兰螺栓孔及铆钉间距均匀且符合规范要求，法兰四角处设螺孔;

4、法兰连接时螺栓方向应统一、长度一致，螺栓材质与风管相对应;法兰连接后螺栓无锈蚀现象。

C、风管薄钢板法兰

1、法兰应与风管垂直、贴合紧密;

2、风管法兰四角处内外侧涂抹密封胶密封;

3、法兰四角采用螺栓固定，中间用弹簧夹或顶丝卡，间距≯150mm，外端距风管边缘≯100mm。

二、焊接连接

A、焊接

1、不锈钢管焊接内部充氩保护，焊后对焊缝及热影响区进行酸洗、钝化处理;

2、紫铜管钎焊不得加热过度(650-750℃)，焊后清除焊接接头处残留的熔渣等杂物;

3、焊缝外观检查无咬肉、夹渣、裂缝、飞溅等缺陷。

B、焊缝坡口

按规范要求坡口，一般为V型，坡口角度60-75°，组对间隙2-3mm。

C、焊缝组对

内壁错边量不宜超过壁厚的10%，且≯2mm;外壁错边量≯3mm。

铜管焊接后在焊料充分凝固但尚未完全冷却时，用回丝、清水擦洗留在焊缝处的焊剂，干回丝擦干。然后在焊缝处涂上清漆一度，以防止锈蚀。不锈钢管焊接后，用不锈钢刷蘸取酸膏刷洗焊缝，呈白亮色为止，用清水冲净;然后用钝化液揩檫一遍，用冷水擦洗干净，用热水冲洗并擦干即可。

三、卡压连接

清理插入口、标注插入深度。按规定深度插入管子，保持轴线垂直。使用专用卡压工具卡压接头，卡压后用量规检查卡压尺寸是否到位。

四、螺纹连接

螺纹加工，分2-3次切削，螺纹应清楚、完整、光滑，不得有毛刺和乱丝。如有断丝或缺丝，不得大于螺纹全扣数的10%。螺纹还应符合装配公差的要求，有1/16的锥度，防止螺纹之间配合过松或过紧。螺纹装配，拧紧后露出2-3牙螺尾、清除多余填料、外露丝牙涂刷红丹防锈。红丹涂刷宽度一致，涂层均匀，无流淌、漏涂现象。

五、热熔连接

清理热熔部位、承插连接的标注热熔深度。使用专用热熔机按规定的加热时间加热连接部位。加热后按规定压力、时间使接头熔合，接头处形成一均匀熔接圈。

六、承插连接

铸铁管连接前清理承插口影响接口严密性的杂物，正确放入橡胶密封圈。按施工标准要求的深度插入、保持两管段的垂直度。

七、沟槽连接

A、沟槽加工

1、检查管口尺寸、圆度及制造质量，应满足沟槽制作的要求;

2、按规定的时间、分次加工沟槽，并复测沟槽的深度等尺寸;

3、沟槽加工不得损坏管子的镀锌层、内涂层。

B、沟槽装配

1、清理管端、套上橡胶密封圈、装上卡箍、紧固螺栓;

2、沟槽二端管道中心线一致，沟槽安装方向(紧固螺栓位置)一致;
